圓筒初清篩
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
所屬分類
清理設備
數量
-
+
庫存:
0
關鍵詞:
圓筒
清理
結構
雜質
主要
tcqy
系列
篩理
進料
1
產品描述
[[[[[[[[[[[產品參數, 參數]]]]]]]]]]]
殼體材料為3mm碳鋼，篩網規格：25*40，篩網厚度：2mm，（125及140）3mm；鏈條傳動，軸承位福建依泰克
|
設備名稱 |
設備型號 |
功率 |
產量(T/H) |
|
圓筒初清篩 |
TQCY50 |
0.55 |
10-20 |
|
TQCY63 |
0.75 |
20-25 |
|
|
TQCY80 |
1.10 |
40-45 |
|
|
TQCY100 |
1.50 |
60-65 |
|
|
TQCY125 |
2.20 |
80-85 |
|
|
TQCY140 |
3.00 |
100-105 |
TCQY系列圓筒初清篩是一種預清理設備，它利用篩網滾筒作旋轉運動將糧食中的大雜清除。適用于糧食加工飼料、糧庫和其它行業的原糧初清工作，可清理糧食中的稻秸、麥桿、玉米棒、草桿及石磚塊等大雜質，對防止大雜對設備造成故障及損壞有良好效果。
一、性能特點
TCQY系列圓筒初清篩主要特性如下：
1、處理量大、動耗??；運轉平穩可靠；結構緊湊，外型小巧。
2、采用水平懸臂篩筒，篩筒分進料段和出料段，篩孔可根據實際需要選配，分別選用不同的篩孔組合，能得到相應的產量和分離效果。
3、內部篩理，外部刷子清理。纖維類雜質和稻秸等在篩理時呈團狀經導向螺旋排出，能可靠地進行清理。
4、采用逆向進料，篩筒出料段設有導向螺旋，增加了實際篩面長度，達到充分的清理和防止雜質中帶料。
5、安裝簡單，維修及更換篩筒方便。
TCQY系列圓筒初清篩外形及主要結構見附圖所示。
二、技術規格及結構尺寸

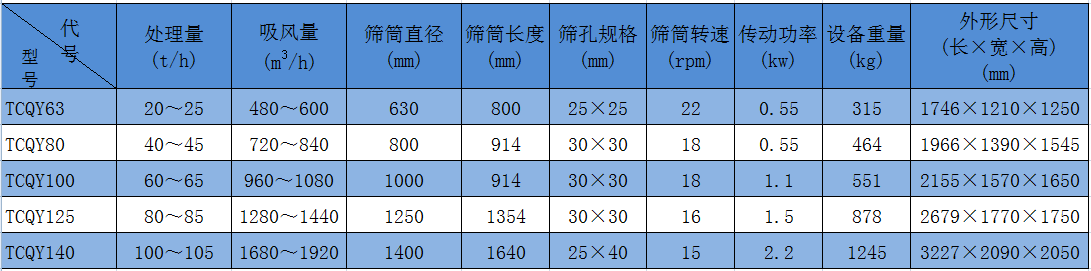

1、主要技術特性和參數

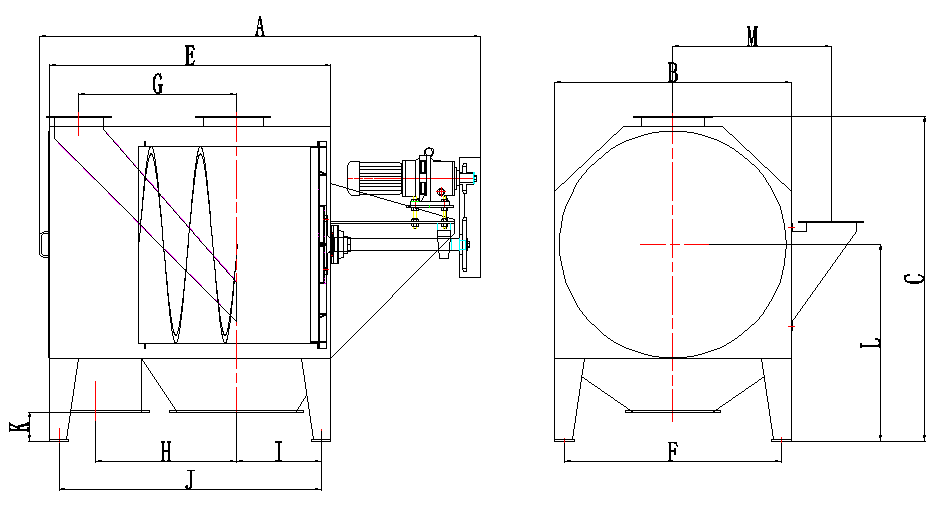

2、外形結構及尺寸：

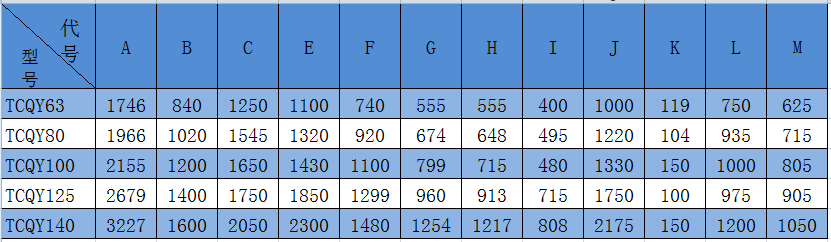

3、主要結構尺寸表

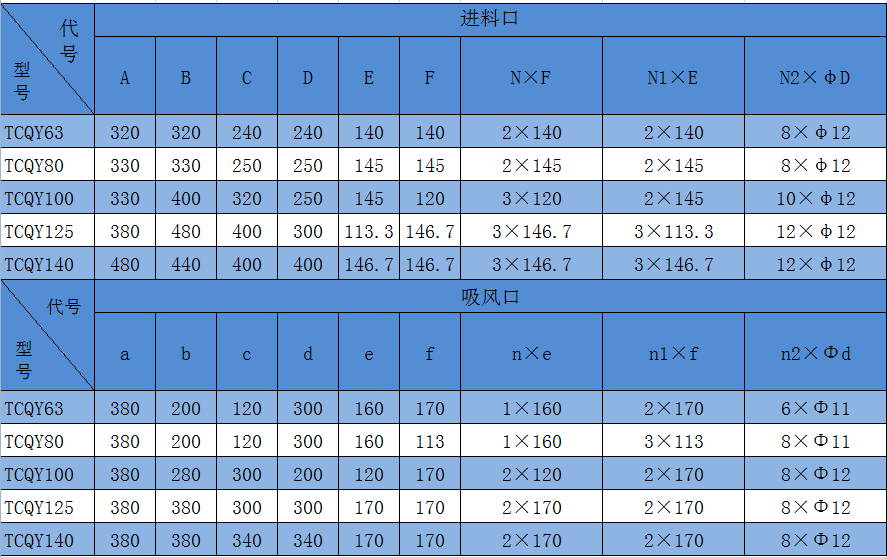

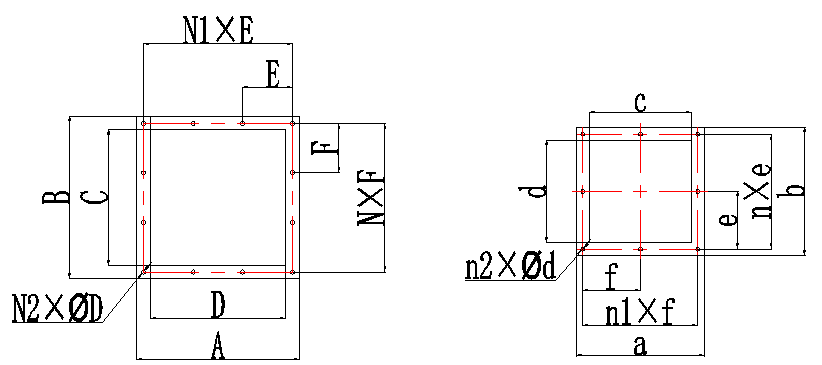

4、進料口、吸風口尺寸

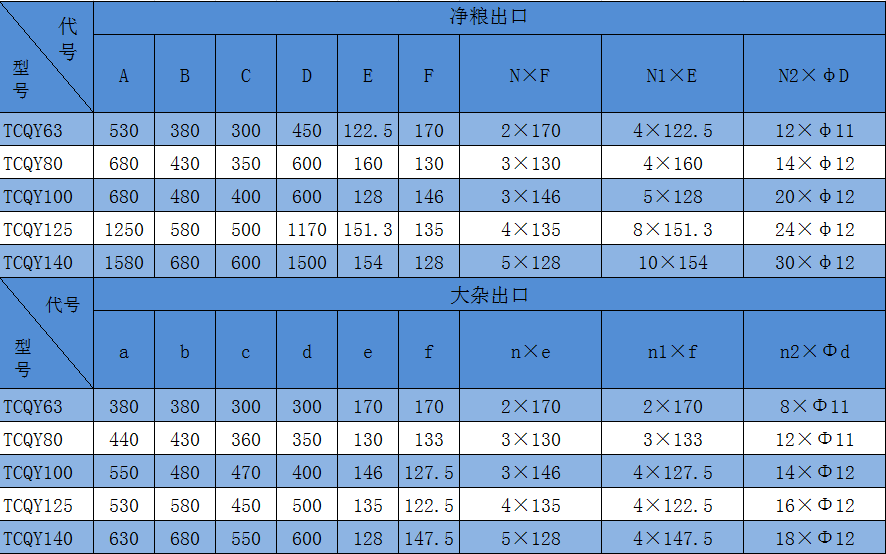

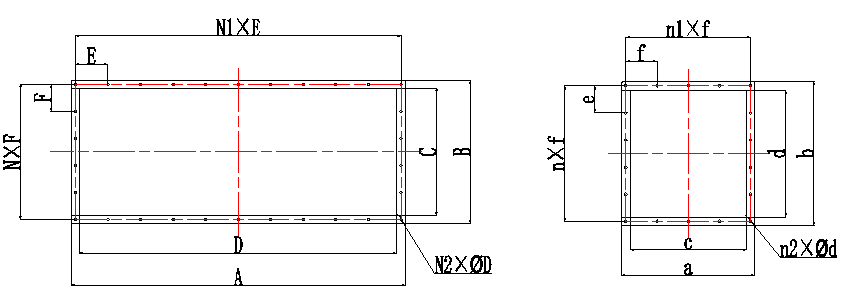

5、凈糧出口、大雜出口尺寸

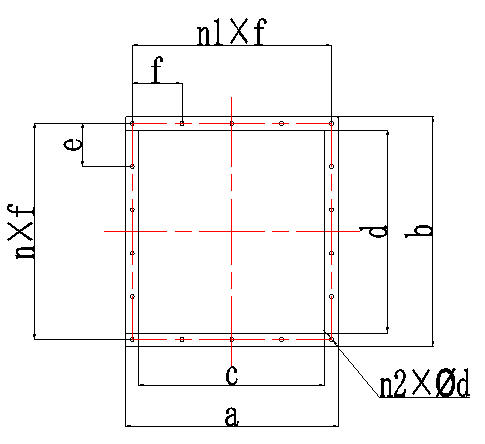

6、旁通進料口尺寸
三、主要零部件的結構

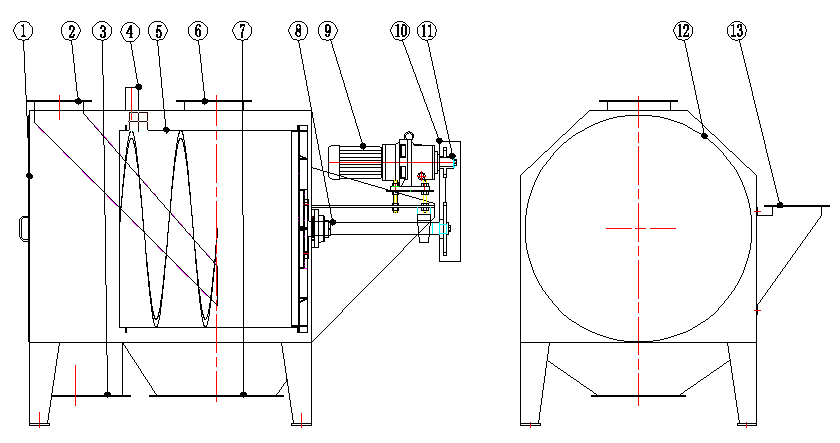

1殼體 2進料口 3大雜口 4支撐輪 5篩筒 6吸風口 7凈料口 8傳動軸 9動力 10傳動護罩 11鏈輪 12蓋板 13旁通進料口
TCQY系列圓筒初清篩主要由篩筒、傳動裝置(包括鏈輪、鏈條、傳動軸、電機、
減速機)、機殼、蓋板、進料斗、吸風口、旁通進料口、篩筒支撐輪等部件組成。其主要部件詳述如下：
1、篩筒是進行篩理、分離雜質的主要部件，分為進料段和出料段。篩孔呈正方形，進料段采用較大孔，出料段采用較小篩孔。出料段設有輸送大雜的導向螺旋。
2、清理刷由刷子和可調支架組成。
3、驅動機構由擺線針輪減速電機、鏈輪及鏈條組成。
4、篩筒支撐輪由滾輪、彈簧、導柱導套組成。
未找到相應參數組，請于后臺屬性模板中添加
